每天10分鐘學習LNG廠站安全系列（5）-LNG事故危害：窒息及低溫凍傷
點擊文章標題下“LNG廠站專家”的藍色字樣就可添加我們廠站專家的公眾號，實時得到“LNG廠站專家”的LNG方面的專業文章更新！
系列文章每天10分鐘學習LNG廠站安全前幾節介紹了LNG裝置事故泄漏后發生閃火、池火或是噴射火及在封閉或是半封閉空間內的蒸氣云爆炸和快速相變等，本節介紹下LNG的事故危害中的最后兩項：窒息及低溫凍傷。
(4)窒息
當LNG蒸氣將空氣中氧氣含量稀釋至15%以下時，人員行動會受損；當?shù)陀?0%時，會發生惡心、嘔吐；而當氧含量低于6%以下時會造成人員死亡。以下表1列出了各種最小含氧濃度（MOC）水平的生理效果；表2為造成窒息危害的LNG蒸氣濃度差。
表 1 各種最小含氧濃度（MOC）水平的生理效果
最小含氧量Vol% | LNG蒸氣mol% | 生理癥狀及效果 |
20.9 | 0 | 正常 |
20.9-19.5 | 0-6.7 | 負面生理效應，但無覺察 |
19.5 | 6.7 | 美職業安全健康（OSHA）對進入封閉空間的低限 |
19.5-16.0 | 6.7-23.4 | 脈搏、呼吸次數增加，肌肉協調受損 |
16.0 | 23.4 | 美勞動部礦井安全健康局（MSHA）認定潛在生命威脅 |
16.0-15.0 | 23.4-28.2 | 思維、注意力受損，協調性降低 |
15.0-10.0 | 28.3-52.2 | 判斷錯誤、快速疲勞，對痛覺不敏感，呼吸受損可能導致永久性心臟損傷、惡心、嘔吐 |
10.0-6.0 | 52.2-71.3 | 無法正常移動、惡心、嘔吐、昏倒，永久性大腦受損 |
< 6.0 | > 71.3 | 痙攣、呼吸停止、死亡 |
工程上可用以下方程來計算氧氣的摩爾分?jǐn)?shù)與LNG蒸氣摩爾分?jǐn)?shù)的關系：
YO2 = 0.209 (1 – Y LNG) 式中Y代表氣體的摩爾分?jǐn)?shù)。
表2 造成窒息危害的LNG蒸氣濃度
最小含氧量mol% | LNG蒸氣mol% | 逃生受損 | 受損概率% | 生理效果 |
14.0 | 33.3 | 是 | 70-99 | 判斷錯誤，快速疲勞 |
16.0 | 23.8 | 是 | 10-50 | 思考及注意力受損，可能導致錯誤決定 |
19.5 | 7.1 | 不 | 1-10 | 有負面效果，但不會覺察 |
（5）低溫灼傷
低溫”與“灼傷”看似兩個完全相反的事物?！暗蜏刈苽边@一術語其實是基于人體低溫傷害的后果而言的：人體組織暴露于低溫環境下的傷害與高溫灼傷的組織破壞是十分相似的。與火災灼傷一樣，低溫灼傷會對人體組織造成永久性傷害。早在1977年阿爾及利亞的Arzew曾發生帶壓LNG低溫介質泄漏造成人員死亡的案例[1,2]。在LNG裝置中，低溫灼傷通常是由皮膚直接接觸低溫液體、低溫氣體或是被低溫液體或是蒸氣冷卻的金屬表面所導致。其中尤以直接接觸低溫液體的后果作為嚴重，這是因?yàn)榧捌淇焖俚睦鋮s過程導致人體組織凍結，從而在人員采取措施之前快速造成機體損傷。低溫氣體的冷量傳遞速度減慢很多，從而使人員可以在嚴重受傷之前撤離低溫環境。但是長時間暴露于低溫蒸氣下會使得裸露的皮膚凍傷及呼吸受損。此外，噴射狀泄露的低溫蒸氣可能含有低溫液滴，此種泄露比靜態的低溫蒸氣云的低溫灼傷后果嚴重，這是因?yàn)榈蜏匾旱蔚拇嬖陲@著增大了傳熱速率。相比于暴露于蒸氣下人員直接接觸低溫金屬表面（如梯子、扶手等）會更快的對皮膚組織造成損害。同時“濕”的皮膚接觸低溫金屬表面時會造成皮膚粘連，當移開時造成肌肉組織撕裂受傷。低溫痛、麻木及低溫凍傷等的發生與所接觸表面的屬性及暴露時間有關。對非金屬表面而言，-15℃的溫度在5秒內會產生低溫疼痛；-35℃的表面會在15-65秒中開始感覺麻木。以下表3為低溫風險的建議閾值。
圖1 低溫凍傷
表3 低溫風險的建議閾值[3]
影響實體 | 暴露溫度 ℃ | 相態 | 逃生受損 | 受損概率 | 接觸效果 |
人員 | -160 | 液體池 | 是 | 99% | 立即發生低溫灼傷、皮膚永久性損傷 |
-160 | 蒸氣 | 是 | 50-70% | 低溫吸入、短時暴露會造成皮膚損傷 | |
-113 | 蒸氣 | 不 | 小于 10% | 長時間暴露會造成低溫吸入傷害 | |
-73 | 蒸氣 | 不 | 小于 1% | 會有部分的低溫吸入傷害 | |
支撐結構、逃生扶手、梯子 | -160 | 液體池 | 是 | 99% | 鋼結構變脆、長時間暴露導致失效可能 |
-15 | 蒸氣 | 不 | 小于 10% | 裸露皮膚在鋼或是鋁材表面開始感覺麻木 |
表4 PHAST模擬的LNG接收站小型事故泄漏的窒息及低溫傷害距離[3]。
25mm LNG泄漏 | 釋放率（kg/s） | 窒息危害距離（米） | 低溫危害距離（米） | |||||
MOC | MOC | MOC | 液體 | 氣體 | ||||
19.5% | 16% | 14% | -160℃ | -160℃ | -113℃ | -73℃ | ||
裝卸料臂低壓LNG | 6.1 | 70 | 16 | 12 | 4 | 23 | 37 | 51 |
LNG船低壓BOG | 7.0 | 34 | 8 | 6 | 4 | 8 | 18 | 26 |
低壓LNG泵 | 89 | 31 | 14 | 5 | 25 | 38 | 53 | |
高壓LNG泵 | 28 | 48 | 17 | 11 | 8 | 22 | 34 | 49 |

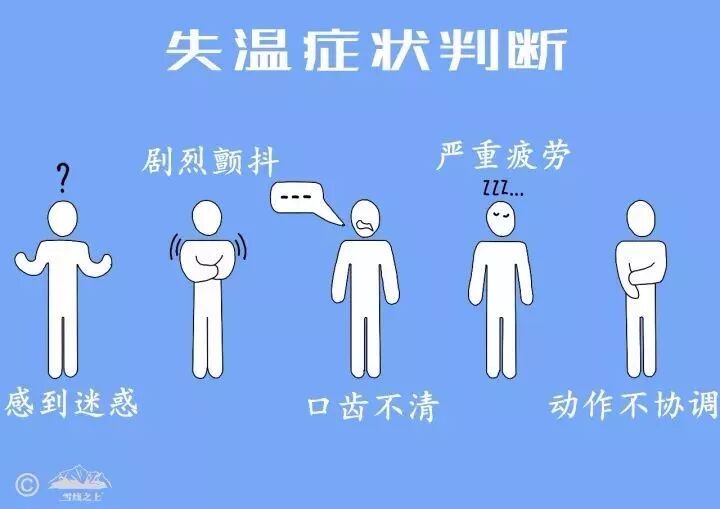

圖2 人體失溫的癥狀
除低溫灼傷外，與低溫暴露相關的另外一個威脅生命的危險因素是機體失溫，即：人體長時間在無足夠保暖措施的情況下暴露于低于10℃以下的環境中。當人體核心區溫度低于27℃時會導致心臟功能紊亂，體溫繼續降低時可導致死亡。有關失溫的判斷及后果如圖片所示。

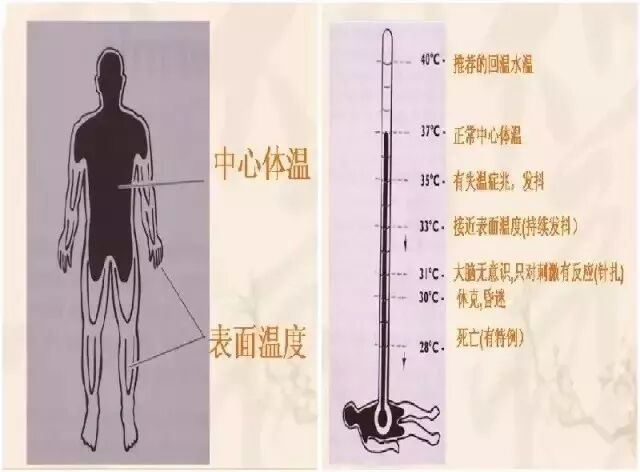

圖3 人體失溫的后果
（6）低溫灼傷及窒息的防護
如所有的事故應對措施，LNG廠站的工作人員最佳的實踐是防止事故傷害的發生。萬一事故已經發生，以下的事先防范及事故應對措施有助于將事故傷害降到最低。
1）保證在LNG廠站的任何工作時間都應該穿戴合適的工作服，如長衣，長褲，安全鞋，服裝應該不吸收或可能“兜住”LNG液體；
2）LNG廠站服裝的面料應避免合成纖維的材料，如聚酯，尼龍，人造絲,醋酸，晴綸等，這些材料在受熱時可能會粘結皮膚，加重灼傷的后果；
3）避免穿過緊的工作服，以免在事故發生時難以快速脫掉（廠站內應禁止穿緊身褲），如穿高腰的工裝靴，應該將長褲套在工裝鞋外部；
4）LNG廠站工作的女性員工應禁止佩戴首飾，項鏈及手鐲等可能被工廠的動設備纏住，此外，當LNG噴濺并接觸到這些首飾時會粘連住皮膚；
5）廠站人員需在任何已知或是可能的LNG泄露的區域工作時需佩戴個人防護用具（PPE）如安全帽，護目鏡，面罩（需是能耐低溫的材料），低溫手套，低溫防護服等；
6）關于人體失溫的救治，需要遵照正確的升溫節奏，可用溫?zé)岬臒崴蛩瓕π杈戎叩暮诵膮^(qū)（頸部，腋窩，大腿根等）恢復體溫；在沒有條件的時候最直接的辦法是人體傳溫，即肌膚接觸，避免一些錯誤的想當然做法（可能會致命！）；

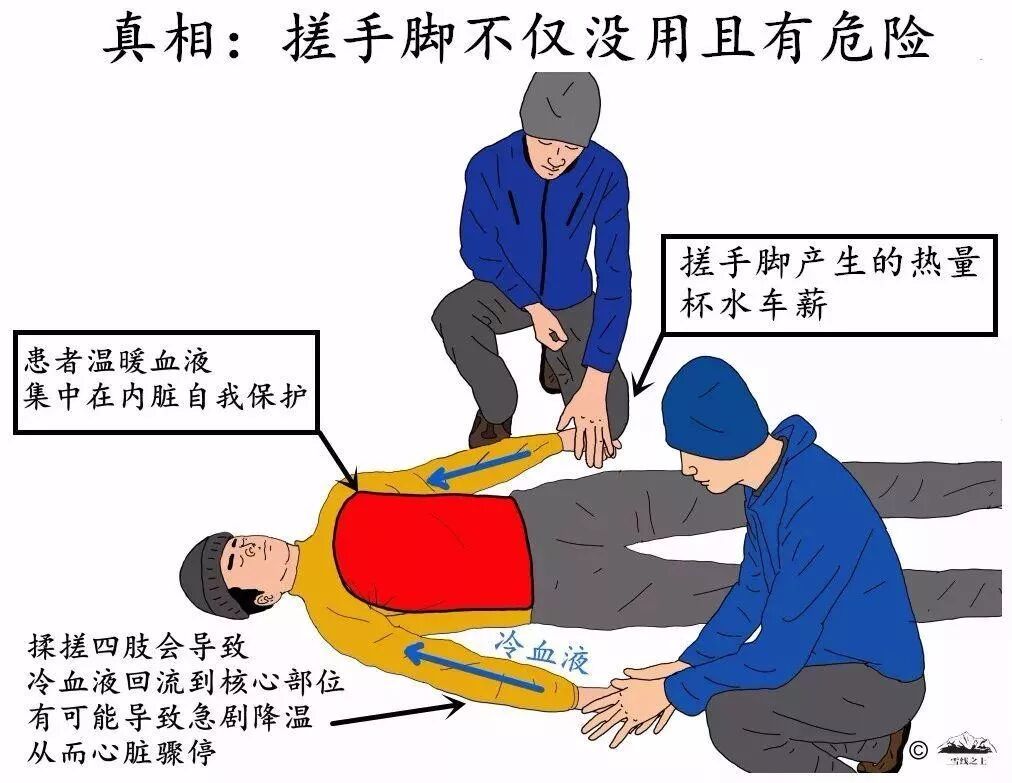

圖4 對人體失溫的錯誤救助
7）最后強調一點關于LNG廠站的窒息救助的問題：永遠不要嘗試不帶SCBA呼吸器的情況下進入缺氧環境中救助昏厥的人員，在缺氧環境中4-5下的呼吸即可使人失去知覺！進入此類環境之前一定要佩戴SCBA或是使用其他供氧設施，你不是超人、蜘蛛俠或齊天大圣，會導致別人昏厥的環境也會對你產生一樣的效果......
致謝：本文所用的圖片來自百度圖集，如您是照片的原著者且不愿我們用于此處請聯系LNG廠站專家，我們將會刪除。
參考文獻
1. CH-IV (2009). "Safe History of International LNG Operations". Technical Document, TD-02109
2. Virginia L. Thorndike，LNG, A Level-Headed Look at the Liquefied Natural Gas Controversy，DownEastBooks, Distributed by National Book Network, 2007, p 241
3. Sam Mannan. Lees loss prevention in the process industries, Elsevier Butterworth Heineman 3rd edition, Oxford, 2005.
